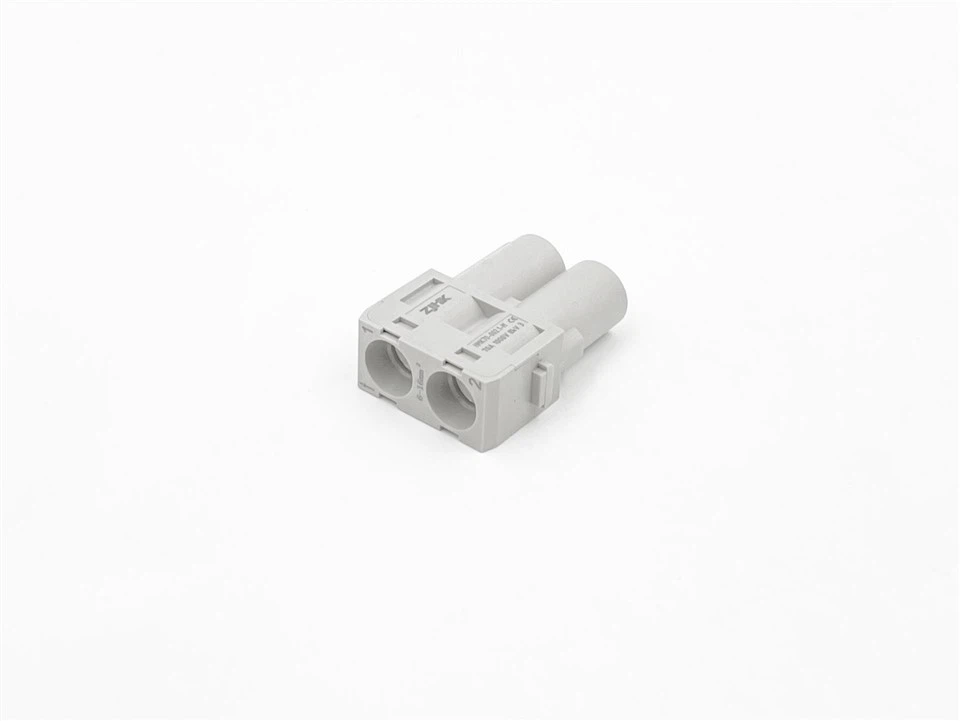

HMK70-002-M

HMK70-002 on eräänlainen HM-sarjan pistoke ja erityinen virtamoduuli, joka pystyy siirtämään 70 ampeeria. Niihin mahtuu vastaavasti 6-16 mm² ja 14-22 mm² langan poikkipinta-ala. Se on yhdistetty aksiaalisilla pulteilla ja vahvistettu kuusikulmaisella ohjaimella. Tämä 2-nastainen urosliitin voidaan yhdistää vastaavaan naaraspistokkeeseen. Se pystyy siirtämään suuren 1000 V jännitteen.

TEKNISET OMINAISUUDET

Tekniset tiedot	DIN EN 60 664	Tekniset tiedot	DIN EN 61 984
Lisäosat		Yhteystietojen määrä	1
Sähkötiedot Acc.to EN 61 984		Nimellisvirta	70A
Nimellisjännite	1000V	Nimellisimpulssijännite	8kV
Saastumisaste	3	Nimellisjännite UI CSA:n mukainen	600V
Eristysvastus	Suurempi tai yhtä suuri kuin 10¹⁰Ω	Materiaali	Polykarbonaatti
Rajoituslämpötila	-40 astetta ...+125 astetta	Syttyvyys UL94:n mukainen	V0
Mekaaniset käyttöiän{0}}parittelusyklit	Suurempi tai yhtä suuri kuin 500	Yhteystiedot
Materiaali	Kupariseos	Pinta	Kova-hopeapinnoitettu
Kosketusvastus	0.5mΩ	IEC:lle 60 228 Class 5
AKSIAALINEN RUUVILITE mm²	6-22mm²	AWG	8-4
KUUSIKULMAINEN	SW 2.5	KIRISTÖMOMENTTI mm² NM	6 10 16 22 2 3 4 5

MONIPUOLINEN NÄKYMÄ

koneen puoli

Tämä aksiaalisen liitännän 2-napainen sisäosa liitetään koneeseen ja sähkölaitteisiin johtopuolen kautta ja kiristetään kuusikulmaisella ohjaimella. Se voi saavuttaa suuren virran 70A ja lähetyksen 1000V.

aseta sivu

Tämä 2-nastainen puoli on kytketty toisiinsa uros- ja naarasliittimen kautta, ja virta ja jännite välitetään sisäisen uros- ja naarasliitosholkin kautta, mikä varmistaa vakaan signaalin ja virransiirron.

VASTAAVAT TUOTTEET

HF6B-NLA

HF6B-sarjan runkoon mahtuu kaksi modulaarista pistoketta-, jotka on yhdistetty HF6B-NUA:n kanssa uros- ja naarasliittimien erottamiseksi, mikä tarkoittaa, että voidaan asentaa yksi 2-nastainen moduuli.

HF10B-NLA

HF10B-sarjan runkoon mahtuu kolme modulaarista liitintä-, eli voidaan asentaa yksi 2-nastainen moduuli ja yksi yksinapainen moduuli.

HF16B-NLA

HF16B-sarjan runkoon mahtuu neljä modulaarista fermento{1}}asentoa, eli kaksi 2-nastaista moduulia voidaan asentaa.

HF24B-NLA

HF24B-sarjan runko on tämän sarjan runko, johon mahtuu suurin määrä ytimiä, ja siihen mahtuu samanaikaisesti kuusi yksinapaista -nastamoduulia ja se sopii kaikkiin 24B-hupuihin ja koteloihin.

KOOTTU TUOTE

hupujen kanssa

Kuten kuvasta näkyy, se on tuotteen ulkonäkö asennuksen jälkeen. Sisäosa liitetään sisäpuoliseen runkoon ja kiristetään sisäisillä ruuveilla. Ulkopuolelta suojataan alumiiniseoksesta valmistettu huppu.

kehyksen kanssa

Kuvassa kaksi 2-nastaista moduulia koottuna 16B kehykseen. Tuotteitamme käytetään laajalti tuulivoimantuotannon pitch-järjestelmässä ja ne voivat lähettää erilaisia signaaleja.

tuuliteollisuus

Tuulivoimalaitteet kohtaavat usein haasteita, kuten korkea suolasuihku, korkea kosteus ja äärimmäiset lämpötilat. HAOKE-liittimet käyttävät valettua alumiiniseosta ja tarjoavat myös erittäin korroosionkestäviä-metallikupuja, jotka täyttävät offshore-tuulivoiman korroosionestovaatimukset- (suolasumutesti Enintään 48 tuntia). IP65/IP68-suojausluokituksensa ansiosta ne takaavat{7}}pitkän aikavälin vakaan toiminnan. Ainutlaatuinen tiivistysrakenne ja tärinänvaimennettu-rakenne takaavat luotettavan tehon ja signaalin siirron, mikä vastaa sekä maa- että offshore-tuulivoimasovellusten erilaisiin tarpeisiin.

>
