Puristusmoduulin insertti
Tilausnumero ： 09140023002 （Uros） & 09140023102 （Nainen）
SPECIFICATION
Valmistaja | ZJHK |
Liittimen tyyppi | suorakulmainen |
liitin | Moduuli |
Tällainen liitin | Mies ja nainen |
Liitinsarja | HM 40A joustava ja yhdistetty liittimen puristusliitin |
kuvaukset | Joustava yhdistelmä raskaan käytön virtaliitinliitin, 2 napaa, 1000 V, 40 A, puristusliitin. (Tilaa puristusyhteydet erikseen) |
Liitinvaihtoehto | ilman kontaktia |
Sähköasennus | kutistettu |
Virtakoskettimen nimellisvirta | 40A |
Virtakoskettimen nimellisjännite standardiin EN61 984 | 1kV |
Pariutumissykli (mekaaninen työikä) | > = 500 |
Koko | Käytetään saranoidun kehyksen kanssa |
Käyttölämpötila-alue | -40 ° C… + 125 ° C |
Nimellinen impulssijännite | 8kV |
Ota yhteyttä | <= 0,3=""> |
Eristysvastus | > = 10 ^ 10Ω |
Saastumisaste | 3 |
Lankamittari | AWG 16 - AWG8 (1,5 mm² - 10 mm²) |
Työkalu | TL02-0G / TL02-3G -puristustyökalu, TL06G-kontaktinpoistotyökalu |
Lisäosien materiaali | polykarbonaatti |
Yhteydet | Kova-hopeoitu kupariseos |
Syttyvyysaste UL 94: een | V0 |

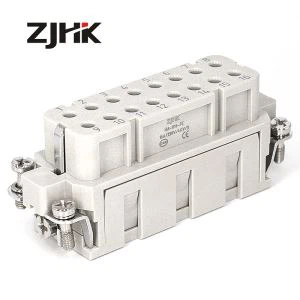

Kuvanäkymä
ZJHK-Modular® -järjestelmä voidaan koota kutakin vaatimusta kohden eri perusmoduuleista. Sitä voidaan käyttää käytännössä todistettuina vakiokoskettimina ja kotelona
Kohokohdat ja yksityiskohdat
· Valmistajan tyypin kuvaus: ZJHK® HM -moduuli
· Tilauksesi voidaan lähettää 10 päivän kuluessa maksusta.
· Tilaus yleensä vain 7-10 päivää ovelta ovelle
Kommentit
Sopivat puristuskoskettimet on tilattava erikseen!
Täydellinen tuotekoostumus
Liittyvät tuotteet
CCSM & CCSF
Käytettävissä olevat vaihtoehdot
40A puristuskoskettimen mittari
Kupariseos hopeoidulla viimeistelyllä
1,5 mm - AWG16- ø1,75
2,5 mm - AWG14- ø2,25
4 mm - AWG12- ø2,85
6 mm - AWG10- ø3.5
10 mm - AWG8- ø4.3
Nykyiset sovellusalueemme
